Mikrohost Proje
  • Geçmişten bugüne RTU’lar ve GSM RTU teknolojisi...

    • RTU’lar (Remote Terminal Unit), 1970’li yıllardan itibaren “Uzaktan İzleme” ve “Bağımsız Lokal Kontrol” gibi ihtiyaçların ortaya çıkmasıyla beraber geliştirilmiş, SCADA’lar (Supervisory Control And Data Acquisition) ile beraber veya bağımsız fonksiyon gösterebilen sistemlerdir.

      Başlarda, birbirine uzak istasyonlardan oluşan ve bu istasyonların merkezden kontrol edilmesi ve/veya izlenmesi gereken dağıtım şebekeleri (elektrik, su, doğalgaz, vb.) için geliştirilmiş ve maliyetlerinden dolayı bu uygulamalarla sınırlı kalmış olan RTU’lar, teknoloji ilerleyip, yeni tasarımlar geliştirildikçe, kendilerine daha geniş uygulama alanları bulmuştur.

      İlk geliştirildikleri tarihten bu yana değişmeyen temel özellikleri 2 temel fonksiyonu yerine getirmeleridir;

      1) lokal bilgi değerlendirme ve kontrol (sayısal veya analog I/O)

      2) uzağa bilgi aktarma ve/veya uzaktan komut alma

      1. özellikleri (lokal bilgi değerlendirme ve kontrol) zaman içinde gelişen ve endüstriyel otomasyonda da yaygın olarak kullanılan PLC’ler ile sağlanmıştır. 2. özellikleri ise (uzağa bilgi aktarma ve/veya uzaktan komut alma) geçmişten bu yana ihtiyaca ve zamanın teknolojisine göre RF veya kiralık hat modemleri veya diğer (fiberoptik, vb.) kablolu ağlarla temin edilmiştir. Geleneksel RTU’lar pahalı PLC’lerden büyük panolardan ve RF uygulamalarında büyük antenlerden oluşuyordu.

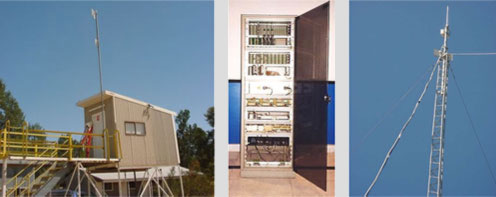

      uzaktan kontrol ve görüntüleme sistemleri (RTU)

      Günümüzde ise bu fonksiyonu yerine getirmenin en yeni teknolojisi -aynı zamanda önceki teknolojilerin maliyet ve teknik kısıtlamalarını da ortadan kaldıran- GSM modemlerdir. GSM teknolojisinin bütün dünyayı –en ücra köşesini bile- sarması sayesinde hem kablosuz hem de mesafe tanımayan erişim imkanı bulunmaktadır. RF modemler bugüne kadar kabloyla bağlanma imkanı olmayan uygulamalarda yaygın olarak kullanılıyordu. Sabit hat modemleri ise RTU’ları telefon hatları üzerinden dünyanın öbür ucundaki bir merkeze bile bağlayabiliyordu. Her ikisinin de diğerinde bulunmayan bir özelliği ve yetersizliği bulunmakta idi; GSM modemlerde ise her iki özellik -hiç bir sınırlama olmaksızın- bir arada bulunmaktadır.

      remmon uzaktan kontrol ve görüntüleme sistemleri (RTU) r-com

      GSM teknoljisi, nasıl ki 1990’ların başlarından bu yana günlük hayatımızda çığırlar açtı ve sınırları ortadan kaldırdıysa, RTU sektöründe de şu anda vazgeçilmez olmuştur. Geleceğin RTU’ları da hep GSM ve türevi teknoljilerle beraber gelişmeye devam edecektir.

      İlk ortaya çıktığı zamanlarda pahalı PLC’ler ve RF/sabit telefon hattı modemlerden oluşan RTU’ların maliyetleri 50,000 USD mertebelerinde iken, bugünün küçük ama becerikli GSM RTU’larının maliyeti 500 USD mertebesindedir.

      Eskiden RTU’ları programlamak ve kullanmak son derece karmaşık ve bilgi/tecrübe gerektiren bir konu iken, bugünün GSM RTU’larına bir SMS gönderip bir pompayı çalıştırmanız, veya başka bir SMS gönderip anlık sıcaklık bilgisinin size yine SMS ile gelmesini sağlamanız mümkündür. Üstelik de dünyanın öbür ucundan bile; yeterki herhangi bir GSM şebekesinin kaplama sahasında olun.

      Dünyanın lider GSM RTU teknolojisi geliştiren firmalarında REMMON’un RTU’ları basit “stand-alone” (bağımsız) uygulamalardan, karmaşık entegre SCADA sistemlerine kadar çok geniş bir yelpazede kullanılmaktadır.

      remmon uzaktan kontrol ve görüntüleme sistemleri (RTU) r-com

      Tarımsal sulama, güvenlik, endüstriyel ve bina otomasyonu konularındaki “stand-alone” uygulamalar, R-COM adı verilen GSM modem ve özel yazılımla donatılmış bir küçük PLC ile uzaktan yönetilebilmektedir.

      R-COM’un özellikleri

      • Cihazlara sınırsız mesafelerden erişim
      • Herhangi bir marka PLC’ye uzaktan kontrol/izleme özelliğinin eklenebilmesi
      • Uzaktaki sensörlerin, alarmların ve cihazların kontrolü
      • OPC protokolünü desteklemesi sayesinde herhangi bir SCADA ile entegrasyon imkanı
      • Uzaktaki GSM RTU’ların uzaktan ayarlarının yapılması/değiştirilmesi
      • Cep telefonunuzu kişisel bir kullanıcı arayüzü (HMI) olarak kullanma imkanı

      Faydaları

      • Aktarılan data miktarını büyük ölçüde azaltarak iletişim maliyetini düşürme
      • Olayların operatöre (yetkili kişiye) annında iletilmesi sayesinde daha hızlı ve etkili izleme sistemi
      • Dünyanın heryerinden sisteme uzaktan erişim
      • Mobil donanımlara (örn. araç üzerindeki ölçüm/kontrol sistemleri) uzaktan erişim

      Bu temel çözümde sistem bir tarafta uzaktaki bir kontrol noktası diğer tarafta da süpervizörden oluşur. En basit konfigürasyonda süpervizör taraf bir GSM cep telefonundan ibarettir. Cep telefonu ile SMS veya GPRS üzerinden PLC’yi izleyebilir, kontrol edebilir ve ayarlarını değiştirebilirsiniz.

      En geniş çerçevede, süpervizör taraf üzerinde bir iletişim yönetim yazılımı, bir SCADA, bir PC ve GSM modemden oluşur.

      Teknik özellikleri daha detaylı incelendiğinde, R-COM’un üzerinde “stand-alone” kullanım için

      • 8 sayısal giriş
      • 6 analog giriş (akım, voltaj, PT100)
      • 2 röle çıkış
      • 1 RS232 port

      bulunmaktadır. Ayrıca R-COM; MODBUS veya benzeri yaygın standart protokoller ile diğer PLC’ler ile haberleşerek I/O sayısını arttırabilir veya mevcut bir PLC’li kontrol sisteminin uzaktan kontrol edilmesini sağlayabilir. Bunun faydalarından biri de sisteme uzaktan müdaheledir; dünyanın öbür ucunda kurulu bir sistemdeki bir problem için, teknik bir elemanın uçakla oraya gidip müdahele etmesi ile aynı işi olduğu yerden GSM teknolojisiyle yapması arasındaki maliyet ve zaman farkını düşünün.

      REMMON’un SCADA iletişim arayüzü olan CORE yazılımı; R-COM ile SCADA arasındaki komut ve bilgi akışını yönetir. CORE, SCADA ile OPC (OLE for Process Control) protokolünü kullanarak haberleşir. OPC’yi destekleyen herhangi bir standart (WinCC, InTouch, Wizcon, Cimplicity, vb.) veya özel SCADA ile kolayca haberleşebilir. Microsoft Windows platformunda çalışan CORE, kurulum ve akıllı uzak ünitelerin yönetilmesi için kullanımı çok kolay bir grafik arabirimine (GUI) sahiptir. CORE raporlar ve aktivite log’ları tutar, R-COM’ların uzaktan konfigürasyonu için çift yönlü veri iletimini sağlar.

      REMMON aynı zamanda iyi tanımlanmış bir CORE API (Application Program Interface) de sunmaktadır. CORE API karmaşık uygulamalar veya standart dışı SCADA’lar ile entegrasyona kolaylık getirir.

      REMMON’un sunduğu basit ama fonksiyonel GSM RTU’ların kullanıldığı uygulamalardan örnekler aşağıda verilmektedir:

      Endüstri

      Remmon, gsm teknolojisi ile uzaktan kontrol ve görüntüleme sistemleri (RTU) • Endüstriyel proses kontrol
      • Jeneratör bakım verileri uzaktan takibi
      • Üretim kontrol
      • HVAC kontrol


      Su/Çevre

      • Pompalar
      • Yüzme havuzları
      • Kanalizasyon sistemleri
      • Su filtrasyon sistemleri


      Tarım

      • Sulama sistemleri
      • Süt akış kontrolü
      • Saha kontrolörleri
      • Tarımsal veri toplama
      • Sıcaklık alarmı


      Bina Yönetimi

      Remmon, gsm teknolojisi ile uzaktan kontrol ve görüntüleme sistemleri (RTU) • Server odaları
      • Bina kontrol sistemleri
      • Kazan kontrol sistemleri
      • Havalandırma


      Sayaçlar

      • Su
      • Gaz
      • Elektrik
      • Mazot


      Güvenlik

      Remmon, gsm teknolojisi ile uzaktan kontrol ve görüntüleme sistemleri (RTU) • Erişim kontrolü
      • Bariyerler
      • Uzak depoların korunması
      • Sınır geçiş kontrol


      Diğer

      • Yakıt tankı yönetimi
      • Trafik işaretleri/yazıları kontrolü
